一、非金屬柔性補償器特點
纖維補償器的主要特點有以下幾個方面：
1、補償熱膨脹：可補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。
2、補償安裝誤差，由于管道連接過程中，系統誤差在所難免，纖維補償器較好的消除安裝誤差。
3、消志隔震：纖維織物、保溫棉本身具有吸聲、隔震動傳遞的功能，能有效地減少鍋爐、風機等系統的噪聲和震動。
4、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動。
5、良好的耐高溫、耐腐蝕性；選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。
6、密封性好；有比較完善的生產裝配系統，纖維補償器可保證無泄漏。
7、體輕、結構簡單、安裝維修方便。
8、價格低于金屬補償器、質量?jī)?yōu)于進口產品。價格是進口產品的1/2~1/5。
二、型號示例
連接形式法蘭連接注“F”， 接管連接注：“J”。 產品總長L（mm） 公稱通徑 溫度等級（°C）
例：
（1）FXDA4500×4000F400表示方形非金屬補償器，長期工作≤100°C，內壁為4500×4000mm，法蘭連接產品長度400mm。
（2）YXDB800F250表示圓形非金屬補償器，長期工作≤200°C，內徑為DN800mm，法蘭連接補償器長度250mm。
1、型式及代號
一、非金屬柔性補償器特點
纖維補償器的主要特點有以下幾個方面：
1、補償熱膨脹：可補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。
2、補償安裝誤差，由于管道連接過程中，系統誤差在所難免，纖維補償器較好的消除安裝誤差。
3、消志隔震：纖維織物、保溫棉本身具有吸聲、隔震動傳遞的功能，能有效地減少鍋爐、風機等系統的噪聲和震動。
4、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動。
5、良好的耐高溫、耐腐蝕性；選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。
6、密封性好；有比較完善的生產裝配系統，纖維補償器可保證無泄漏。
7、體輕、結構簡單、安裝維修方便。
8、價格低于金屬補償器、質量?jī)?yōu)于進口產品。價格是進口產品的1/2~1/5。
二、型號示例
連接形式法蘭連接注“F”， 接管連接注：“J”。 產品總長L（mm） 公稱通徑 溫度等級（°C）
例：
（1）FXDA4500×4000F400表示方形非金屬補償器，長期工作≤100°C，內壁為4500×4000mm，法蘭連接產品長度400mm。
（2）YXDB800F250表示圓形非金屬補償器，長期工作≤200°C，內徑為DN800mm，法蘭連接補償器長度250mm。
1、型式及代號一、非金屬柔性補償器特點
纖維補償器的主要特點有以下幾個方面：
1、補償熱膨脹：可補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。
2、補償安裝誤差，由于管道連接過程中，系統誤差在所難免，纖維補償器較好的消除安裝誤差。
3、消志隔震：纖維織物、保溫棉本身具有吸聲、隔震動傳遞的功能，能有效地減少鍋爐、風機等系統的噪聲和震動。
4、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動。
5、良好的耐高溫、耐腐蝕性；選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。
6、密封性好；有比較完善的生產裝配系統，纖維補償器可保證無泄漏。
7、體輕、結構簡單、安裝維修方便。
8、價格低于金屬補償器、質量?jī)?yōu)于進口產品。價格是進口產品的1/2~1/5。
二、型號示例
連接形式法蘭連接注“F”， 接管連接注：“J”。 產品總長L（mm） 公稱通徑 溫度等級（°C）
例：
（1）FXDA4500×4000F400表示方形非金屬補償器，長期工作≤100°C，內壁為4500×4000mm，法蘭連接產品長度400mm。
（2）YXDB800F250表示圓形非金屬補償器，長期工作≤200°C，內徑為DN800mm，法蘭連接補償器長度250mm。

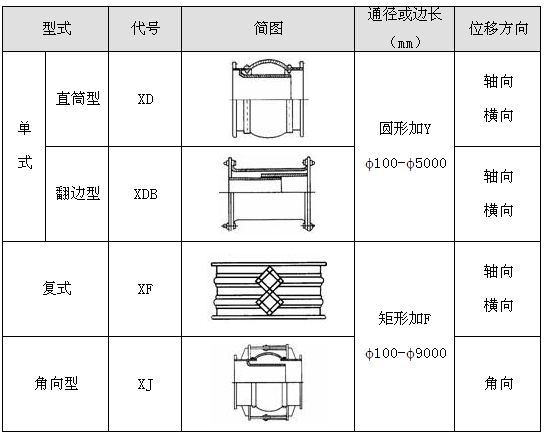

1、型式及代號
2、溫度等級：

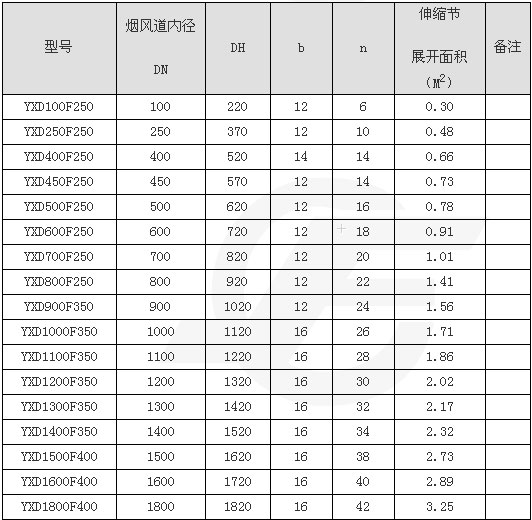

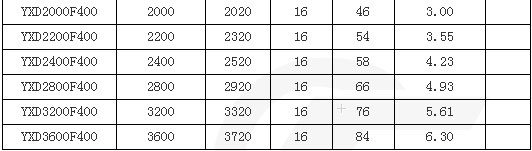

五、圓形法蘭接口補償器連接尺寸：

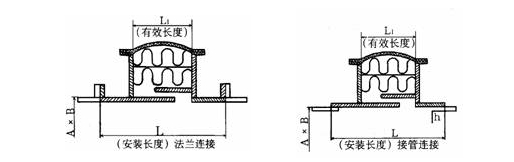

六、柔性位移補償器安裝說明：
①防磨套 ②防塵套 ③伸縮體 ④安裝螺栓 ⑤扁鋼法蘭
1、補償器的安裝應在冷態進行，安裝誤差：
a、煙風道兩接口法蘭中心線應保持在同一軸心線上，同軸度誤差為±5mm；
b、扭轉角度偏差不大于10°；
c、上下或左右的偏移角度±0.1°；
d、補償器伸縮節安裝長度應為L(zhǎng)±5mm。
2、補償器展開截面<1m2時，與配套附件整體組裝出廠；
補償器有效截面>1m2時，分體裝出廠，在用戶現場焊接組裝；
3、補償器安裝完工后，應拆去安裝螺栓。
4、防止重物沖擊和金屬銳角刺破伸縮體圈帶。
七、柔性位移補償器的用途舉例：
工廠
| 裝置名稱 | 使用地點 |
工廠類 | 火力發電廠 | 鍋爐、燃?xì)廨啓C(jī)排氣系統 |
石油化學工業 | 鍋爐、工業用爐的排氣系統 | |
排煙脫硫裝置 | 濕式法、干式法的通風道 | |
鋼鐵廠 | 高爐、轉爐、燒爐的排煙系統 | |
冶煉廠 | 燃燒爐等排氣系統 | |
廢棄物處理裝置 | 城市垃圾、塑料焚燒爐氣體密封系統 | |
原子能發電廠 | 換氣裝置系統 | |
水泥工業 | 窯、集塵、煙塵處理裝置系統 | |
裝置類 | 集塵器 | 各設備的出入口 |
吸叫器 | ||
空氣加熱器 | ||
洗滌塔 | ||
誘導鼓風機 | ||
鼓風機 |
八、訂貨須知：
1、用戶必須說明所訂纖維補償器的型號、連接方式、連接尺寸、自由安裝長度，形狀（圓形、矩形、圓錐形等）。
2、用戶必須說明產品的使用工況條件，如長度、工作溫度、壓力、補償器位移量，流通介質、粉塵、酸堿氣體等技術參數。
3、用戶確定訂貨數量、交貨方式、交貨地點、對包裝方式有特殊要求的請注明。
4、對特殊規格的產品可進行重新設計，代用戶制作。
5、為了方便用戶、凡與柔伸縮體配套用的金屬法蘭圈、金屬防磨套、玻璃纖維防塵套等可同時訂貨，以便配套供應。
溫度等級
| 長期工作溫度 （°C） | 瞬間工作溫度 （°C） | 工作壓力 （Kpa） |
A | ≤100 | ≤150 | -20~+35 |
B | ≤200 | ≤250 | |
C | ≤300 | ≤350 | |
D | ≤400 | ≤450 | |
E | ≤650 | ≤450 | |
F | ≤1000 | ≤450 | |
G | ≤1200 | ≤450 |
| 位移量、有效長度 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
